第四章 演示示例

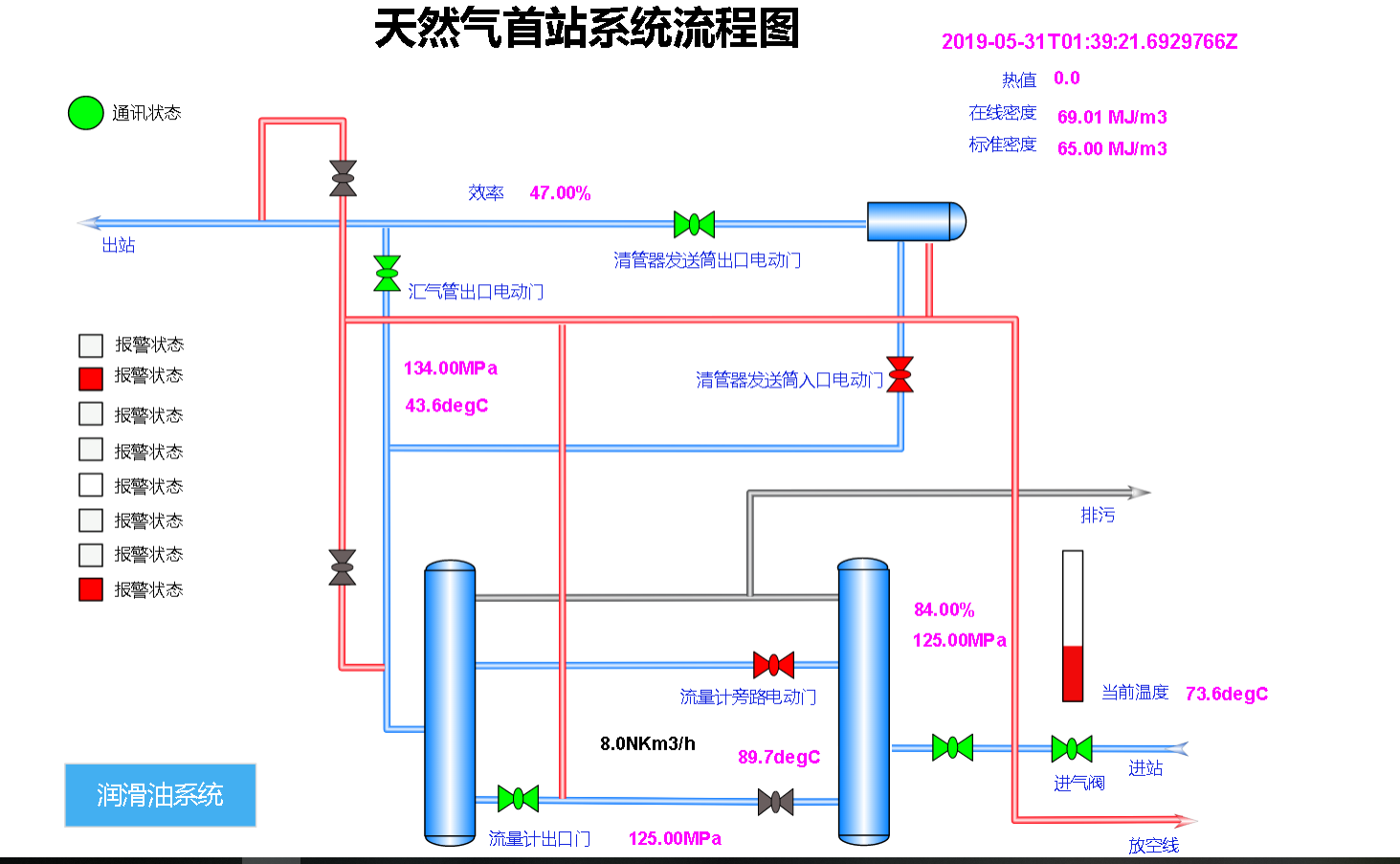

此次演示示例以天然气首站为例，绘制结果如图

第一步：绘制组态

图中矩形指示灯、单位伐、进度条、圆形指示灯及文本控件，均由设计页面左侧控件栏拖拽生成。进站、出站等流程为多线段绘制，通过设置线条宽度、线条颜色及边框3d达到图示效果。箭头绘制为多边形，通过设置渐变类型形成不同类型的箭头。

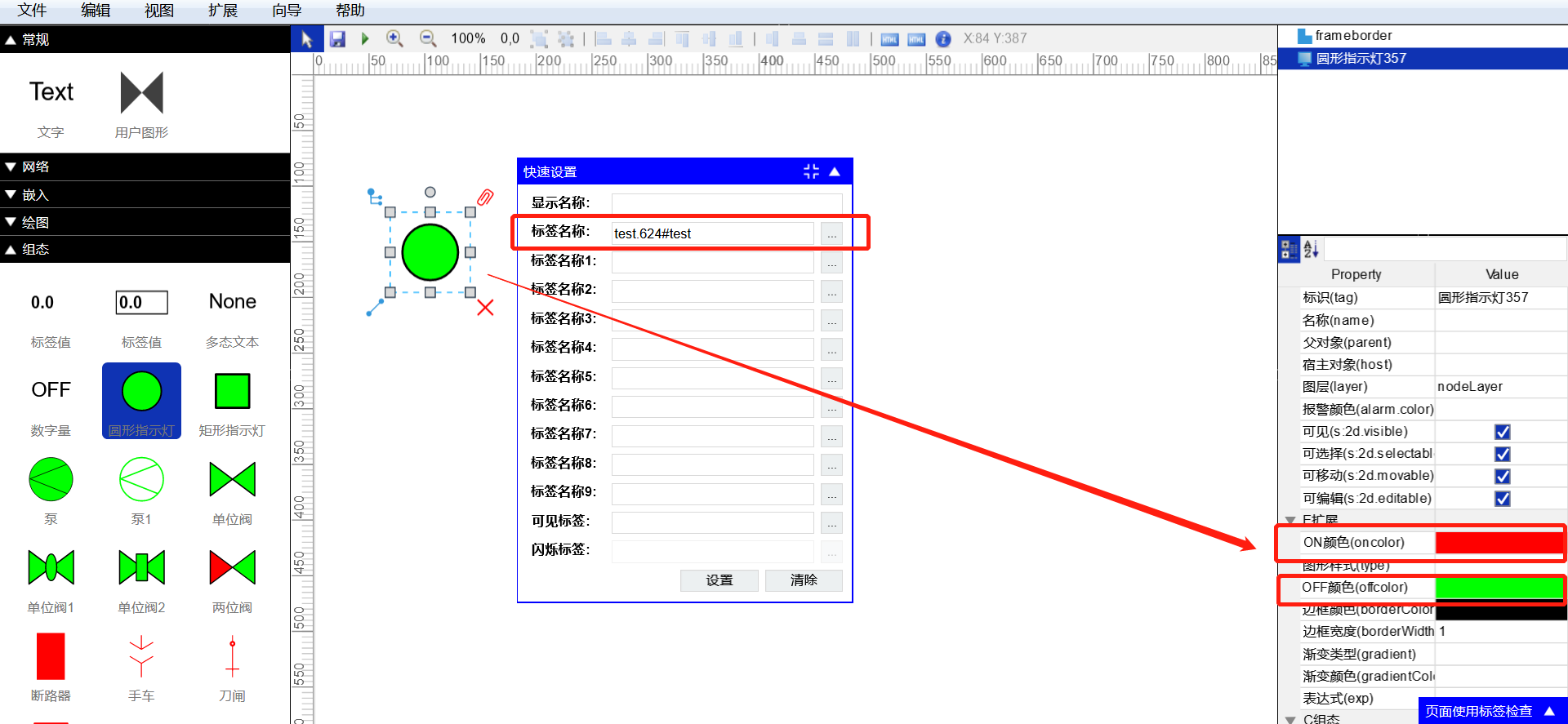

注：圆形指示灯设置标签值后可直接控制开关颜色的变化，进度条变化的设置方法与之相似，设置方法如下图所示：

第二步：数据配置

首先进行数据源的配置，点击新增数据源，选择数据库类型及数据库地址和账号密码，点击确认，数据源配置成功。

之后配置数据集，新增数据集，选择上步配置的数据源，输入查询语句，点击添加，完成数据集的配置。

再配置标签，例如时间，那么选择配置源和数据集之后，再选择时间字段，点击确认，标签添加成功，其他标签的添加同理。

第三步：数据绑定

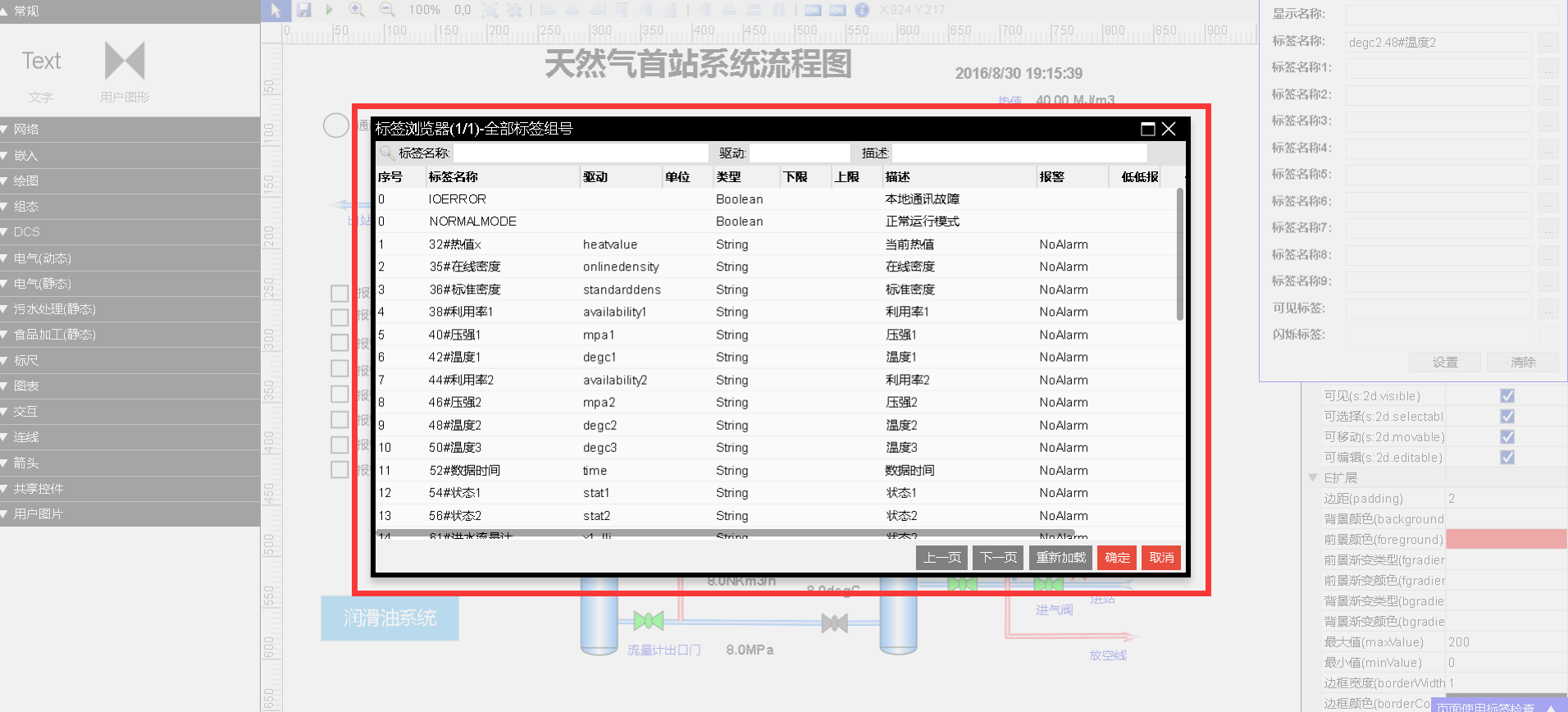

按照用户需求，在需要绑定用户数据的控件，选中控件，打开右上角的快捷设置，点击标签名称，将弹出如下图的标签窗口，双击时间标签即添加成功，将所有标签添加完成之后，ctrl+s或点击左上角的保存按钮，输入文件名称即可保存。

第四步：分享使用

在组态列表当中，以列表的形式保存所有组态，在操作部分有组态分享的功能，可在组态分享给外部使用，可设置分享口令，即访问密码，提供随机生成口令方法，也可设置为空。选择分享有效时间1天/7天/无限制。点击创建链接将生成访问链接，此链接也可在设备在线当中使用。
