第三章 配置方法

3.1 初次使用操作实例

云网关的添加由超级管理员操作，添加完毕后会分配至您的单位账号，登录即可配置。

3.1.1 远程配置采集任务

1、 设备在线配置网关

输入网址：http://eiot.iipcloud.com 会出现云智设备在线登入页面，输入账号密码登陆。

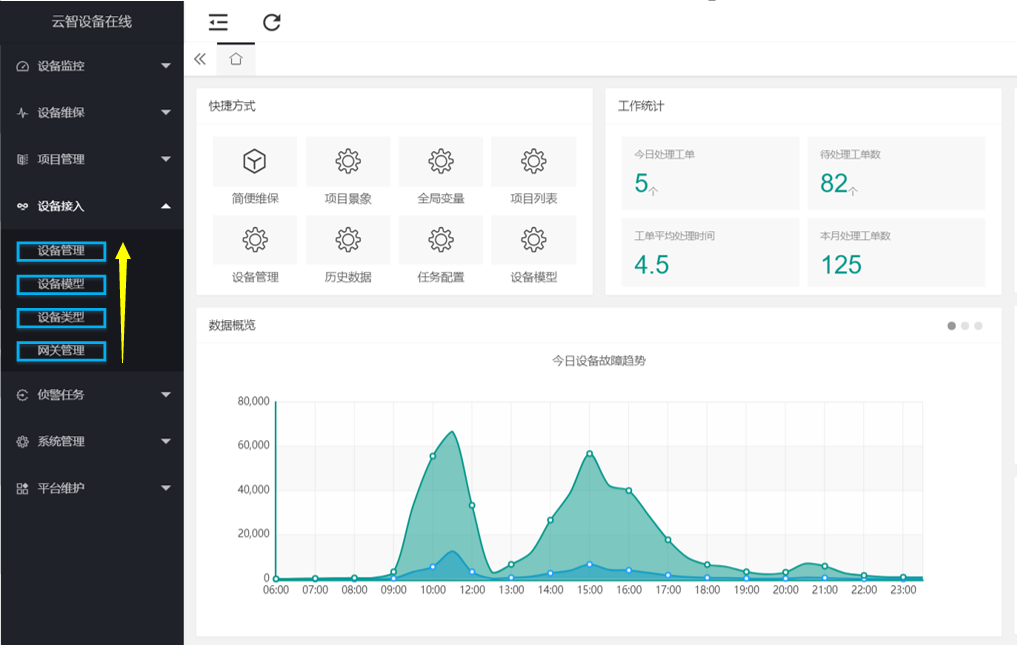

登入后来到主页面，点击【设备接入】，开始配置，如下图中顺序分四步进行。

步骤一、在【网关管理】中配置网关

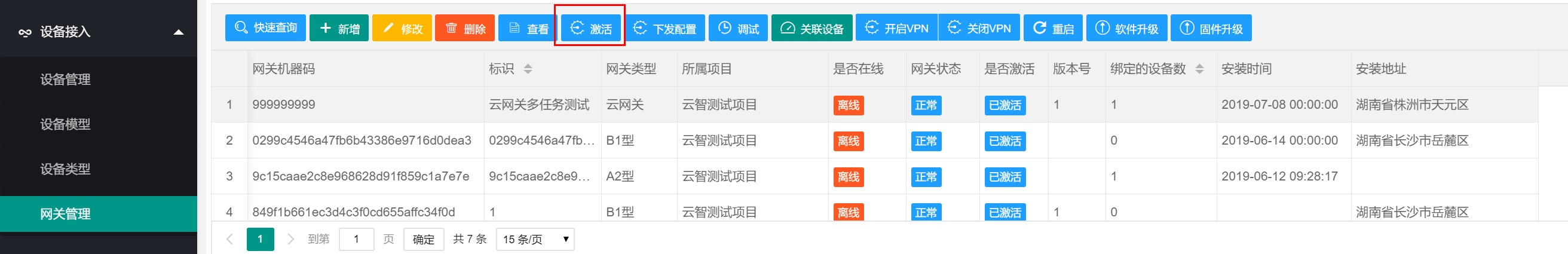

首先点击激活按钮激活设备。

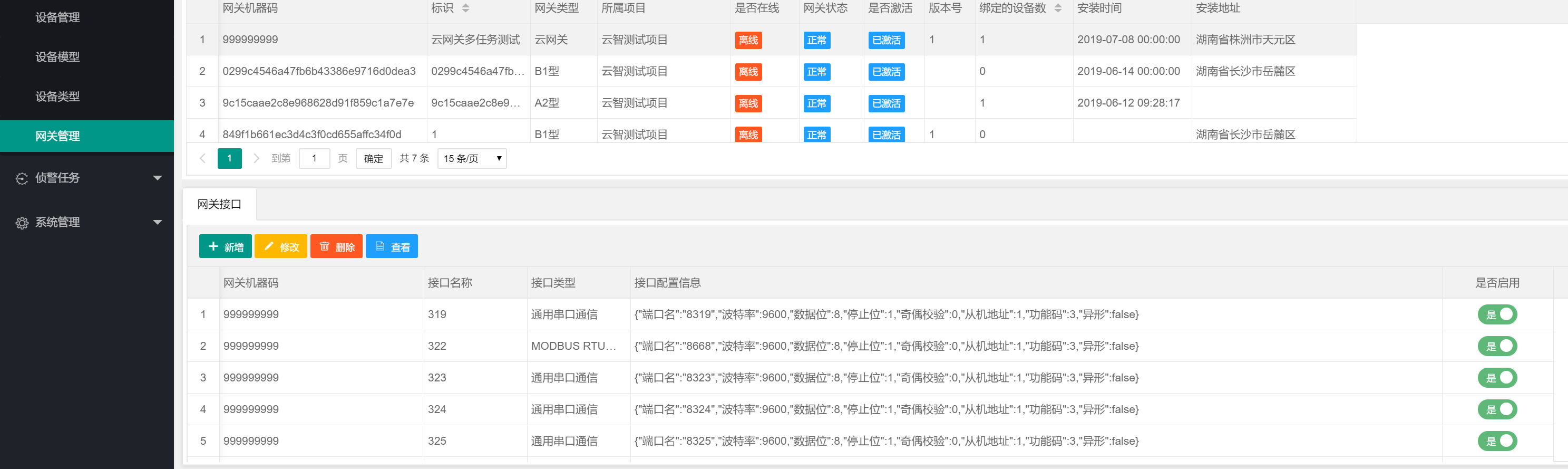

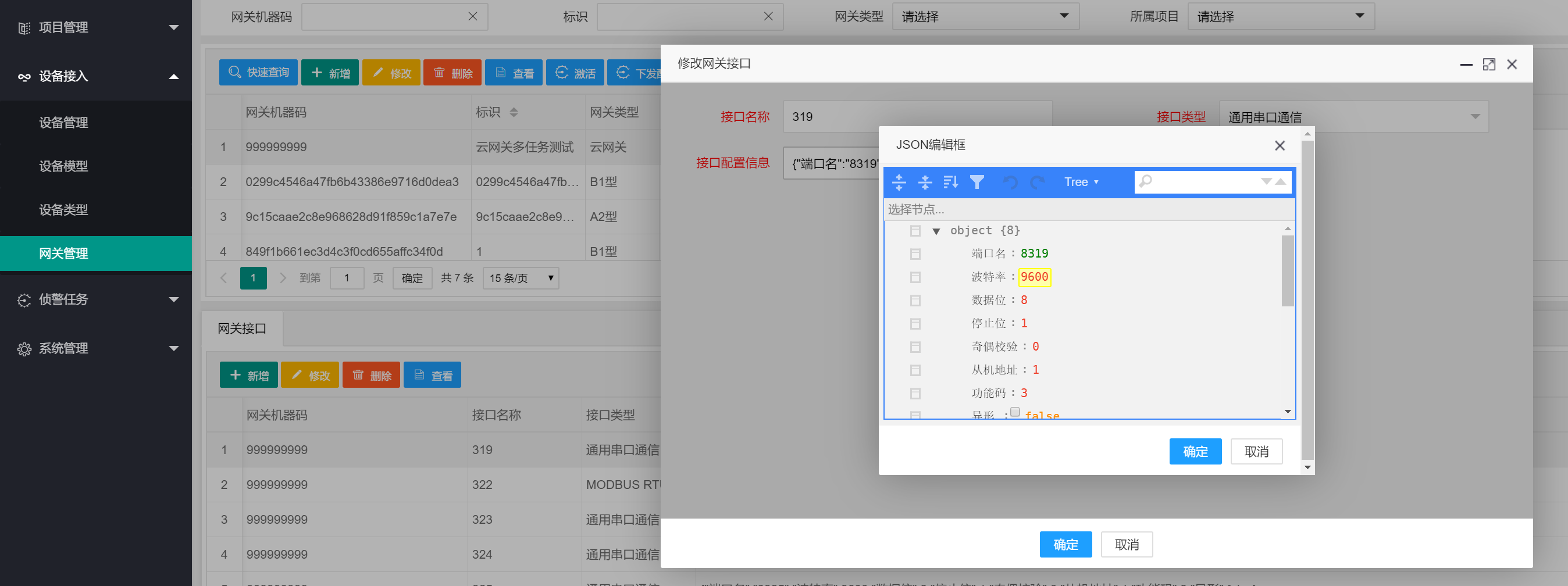

点击上方【接口配置】如下图，其中“接口名称”用户自定义填写，“接口类型”视设备通讯协议选取，“接口配置信息”主要指串口参数和TCP端口参数两大类。

步骤二、点击【设备类型】，新增【设备类型】，“编码”首字母不能为纯数字，“名称”则没有限制，这两项方便辨识的作用，由用户自定义。填写完成后点击【确定】。

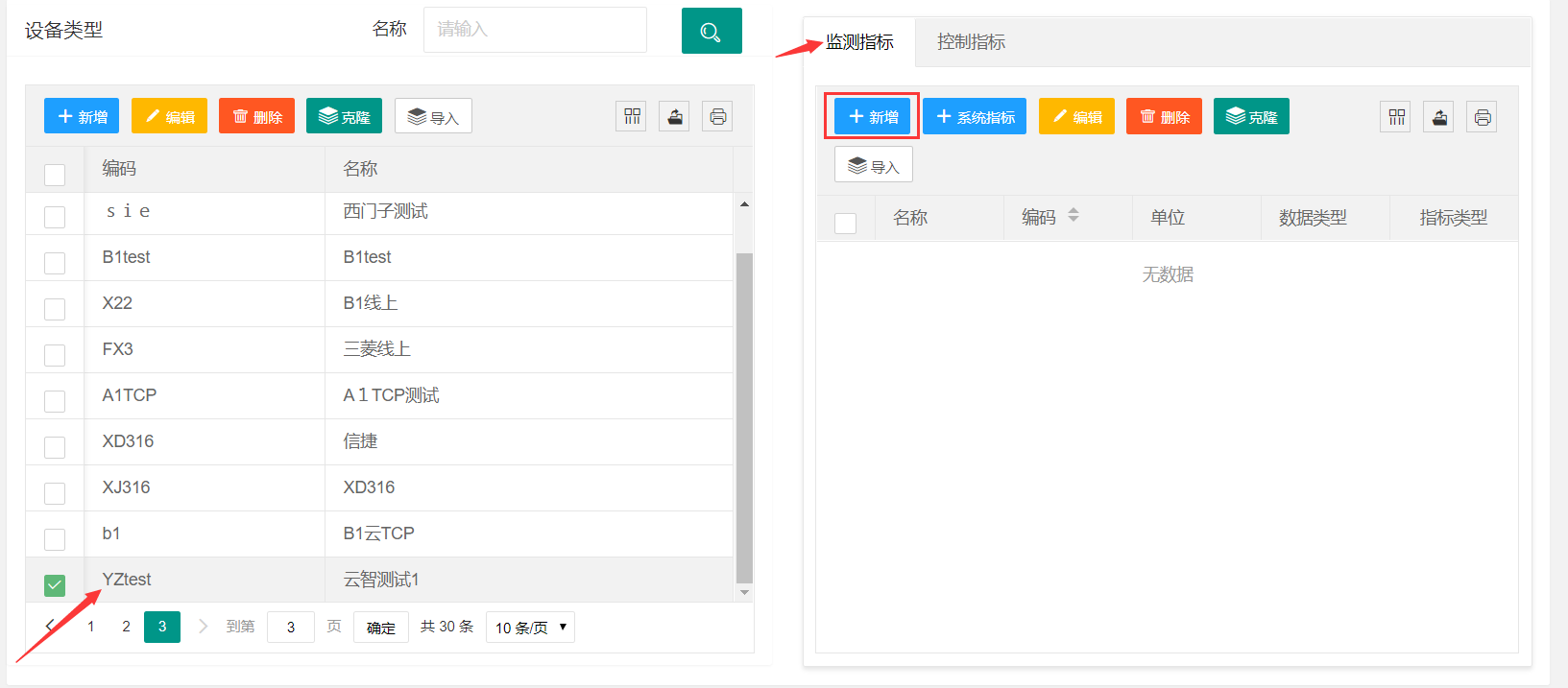

然后点击刚添加的“设备类型”。

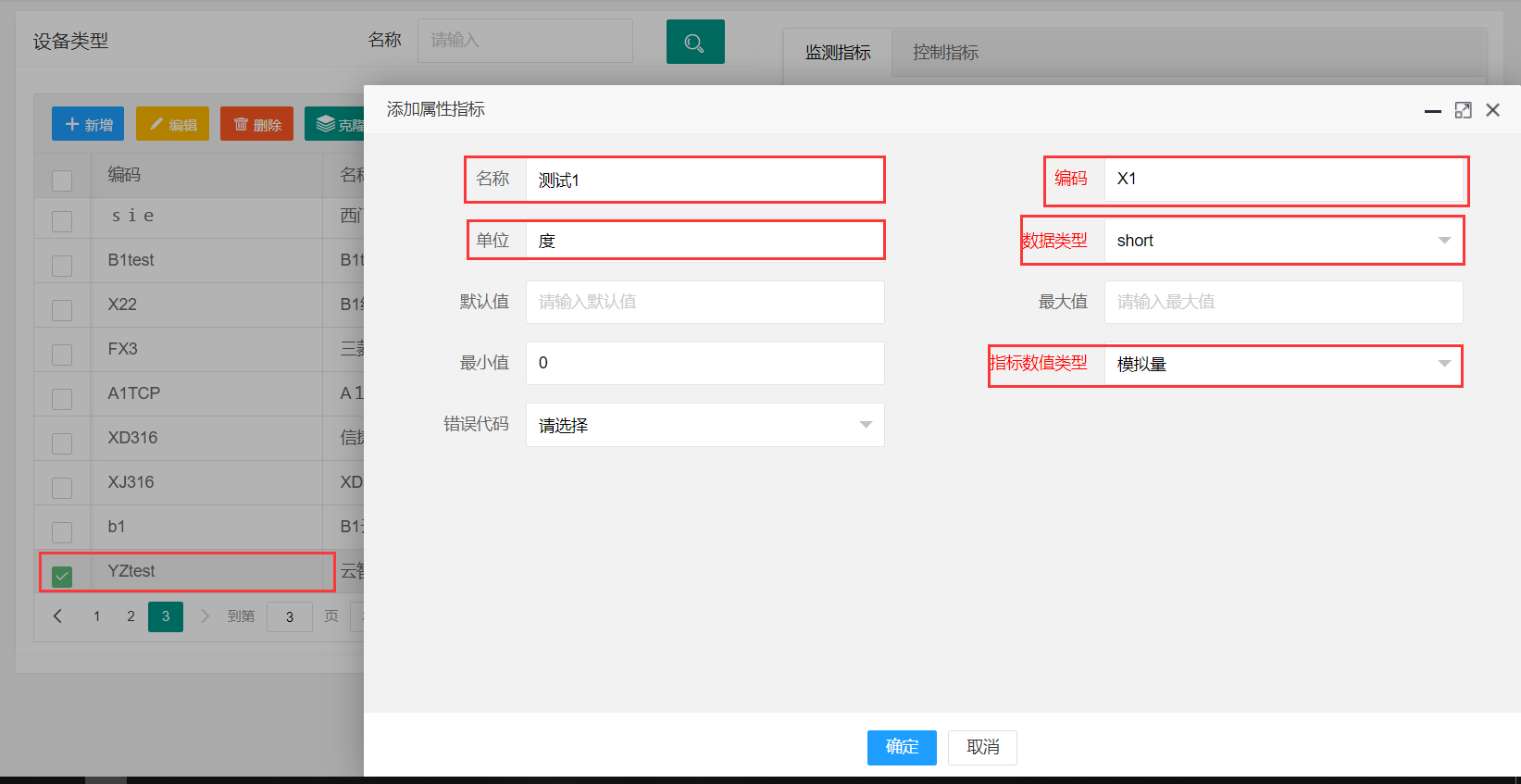

在指标管理的“监测指标”中，点击【新增】，会弹出添加属性指标选项卡，按选项填写，图中红框标注的都要填写，其他视需求而定。

数据类型”视数据范围选取，不清楚可选择‘ushort’，数值类型有模拟量、开关量，开关量对应数据类型Bool。

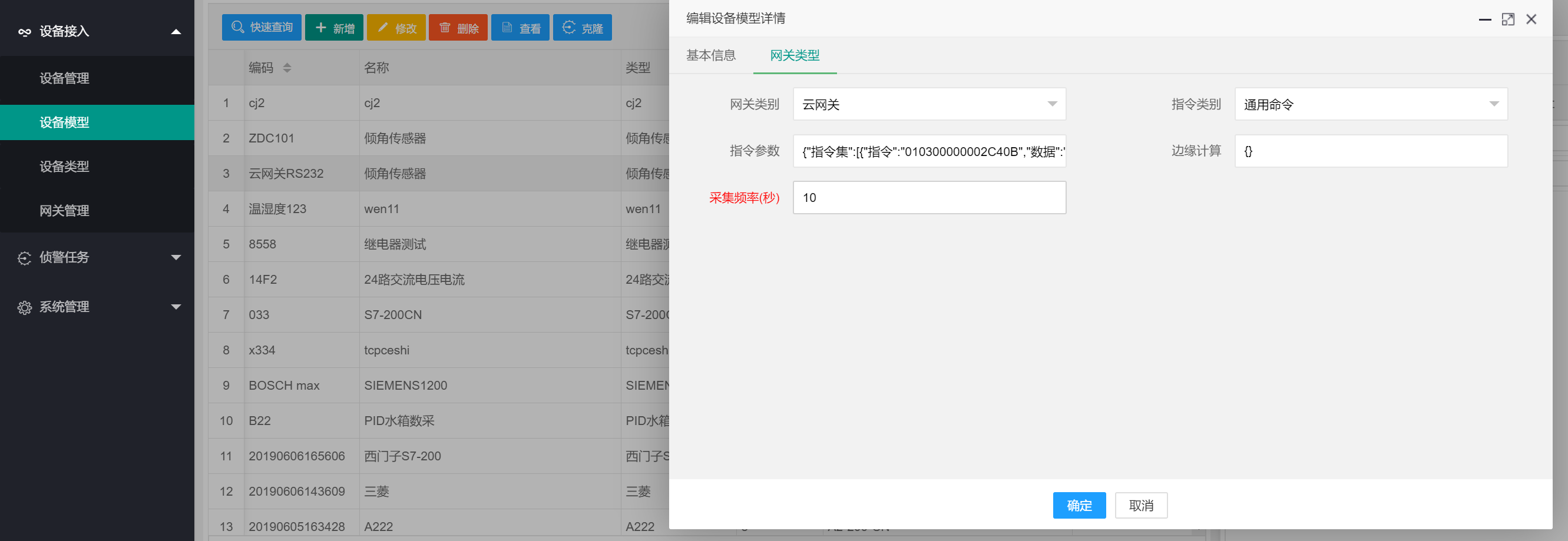

步骤三：点击【设备模型】，点击【新增】，弹窗中，【基本信息>设备类型】选取上一步创建的设备类型，型号按实际填写（没有实际型号需要自定义），其他项按实际设备填写，没有则可不填。【网关类型】中选择‘网关型号’和定义采集频率，目前最快1秒一采。

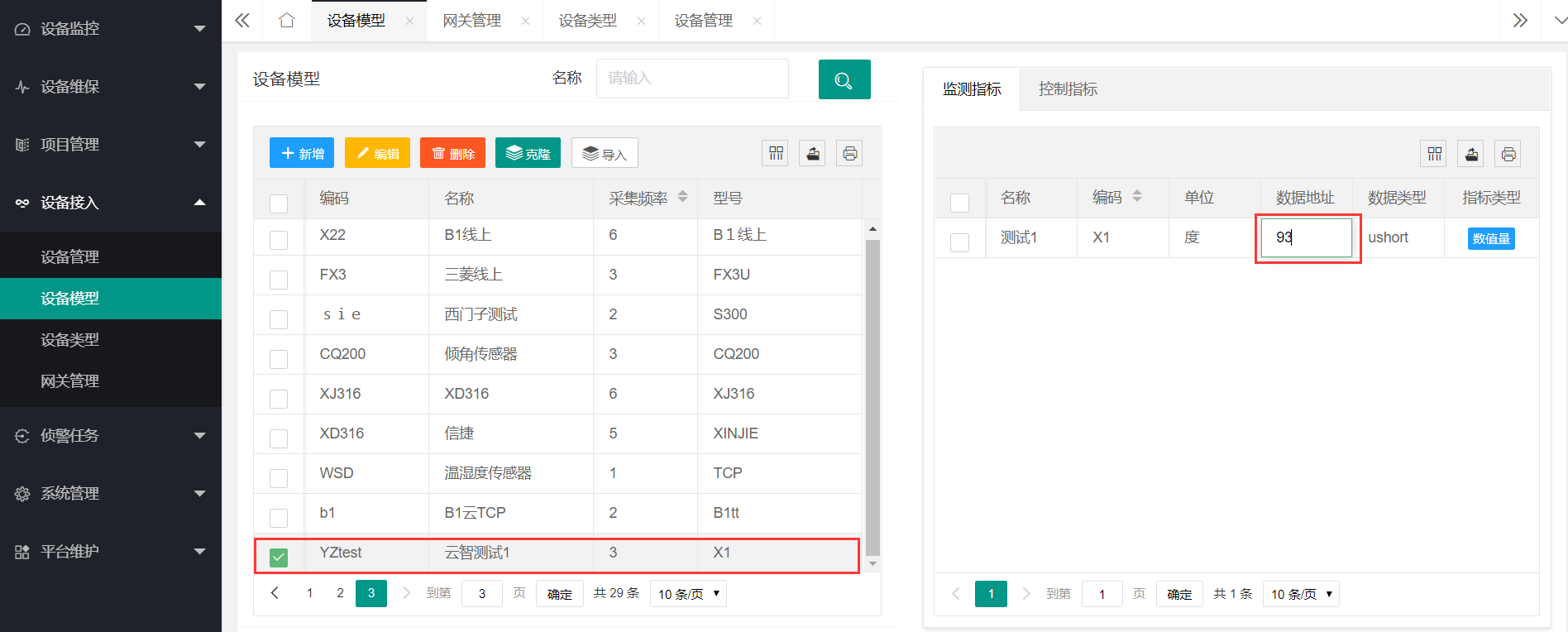

新增完成后，选取该模型，在右侧可以看到上一步创建的检测指标，设备模型这边点击空白直接填写“数据地址”即可，系统会提示“修改完成”。

注：【数据地址】获取方式

例：倾角传感器查询XY轴16进制报文02 03 00 5D 00 02 55 EA中，02为从机地址，03为功能码，005D为数据位，换算为十进制为93即为X轴数据地址，该报文设备制造商提供。

步骤四：点击【设备管理>新增】设备编号为自动生成，设备名称用户定义，所属项目需与步骤一网关所属项目保持一致，否则会出现找不到网关的现象。设备类型与步骤二一致，设备模型与步骤三【编码】一致，网关编码为步骤一新增网关的机器码，网关接口为步骤一创建的接口。最后回到【网关管理】点击“下发配置”。

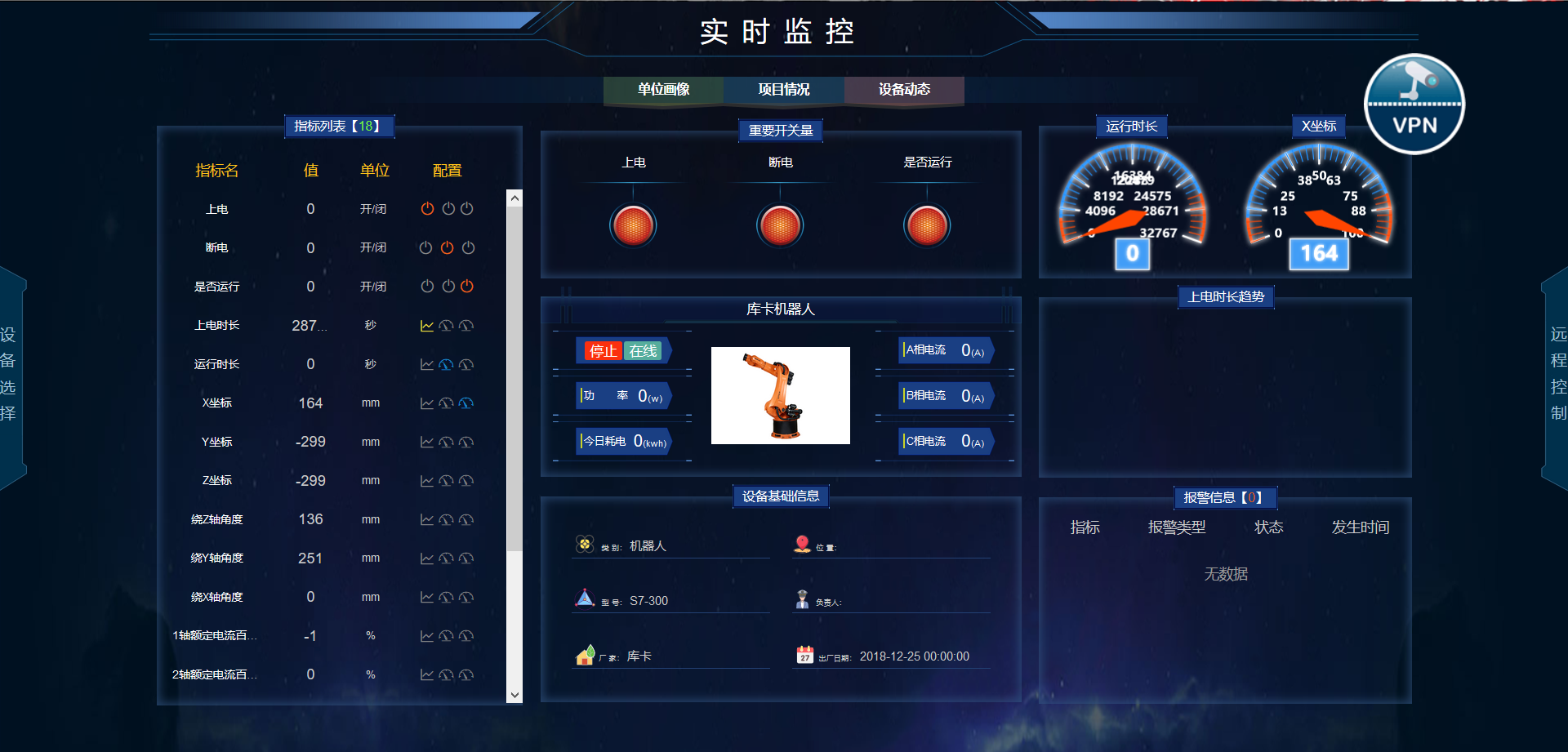

之后可在【监控看板】及【历史数据】中查看采集的数据。

3.1.2 DTU网关采集配置

当您使用DTU为设备接入云网关时，有多种模式可以选择。

模式1：TCP模式，这种模式下DTU仅作为连接通道，根据云网关实际配置DTU所要连接的服务器和端口，云网关作为TCP Server接受DTU的连接。当连接建立后，网关会向DTU设备发起采集请求，由DTU转发到实际的设备。

模式2：通用串口模式，这种模式需要您指定采集的指令和区域指标，适用于自定义协议例如非标准Modbus协议的设备。

模式3：MB_RTU模式，只需要按照标准Modbus协议在设备在线配置参数即可。这种模式适用于需要串口采集的设备，网关会映射虚拟串口进行采集。

3.1.2 DTU网关采集配置

MQTT 主题

cmd/$MCode

例如 cmd/B00000001

支持格式

JSON

请求方式

MQTT

发送数据

指令类型[type]对应表

[101] 激活指令示例

{
    "type": 101,
    "appkey": "BC56S88#6",
    "content": {
    }
}

[102] 控制指令示例

{
    "type": 102,
    "appkey": "BC56S88#6",
    "content": {
        "设备号": "20180120141210",
        "起始地址": "M100",
        "数据类型": "short",
        "值": "45"
    }
}

[103] 升级指令示例

{
    "type": 103,
    "appkey": "BC56S88#6",
    "content": {
    }
}

[104] 下发配置指令示例

{
    "type": 104,
    "appkey": "BC56S88#6",
    "content": {
    }
}

[105] 调试指令示例

{
    "type": 105,
    "appkey": "BC56S88#6",
    "content": {
    }
}

调试数据

{
    "status":0,
    "info": "v0:数据类型不符"
}

[106] 取消调试指令示例

{
    "type": 106,
    "appkey": "BC56S88#6",
    "content": {
    }
}
